DELPHI7 :: Pembacaan File WAV di delphi7

Struktur File WAV

Format file wav merupakan bagian dari spesifikasi RIFF milik Microsoft yang digunakan untuk penyimpanan file-file multimedia. File wav dimulai dengan bagian header dan diikuti oleh rentetan data chunk. File wav terdiri dari 3 bagian, yaitu main chunk, format chunk, dan data chunk.

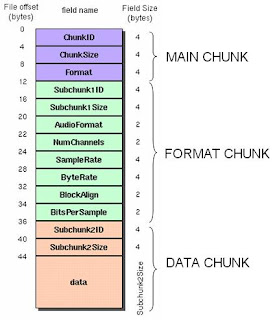

Sinyal suara yang direpresentasikan file wav dalam bentuk discrete, berupa deret bilangan yang merepresentasikan amplitudo dalam domain waktu. Pada bagian file header terdapat informasi tentang file wav tersebut, diantaranya menyatakan nilai sample rate, jumlah channel, dan bit per sample. Dari keterangan pada file header tersebut dapat diketahui berapa sampel yang dicuplik dari sinyal analog tiap detik. Struktur WAV dapat dilihat pada Gambar di bawah ini :

1. Bagian Main Chunk
• ChunkID : berisi kata “RIFF” dalam format ASCII.
• ChunkSize : berisi informasi ukuran chunk.
• Format : berisi kata “WAVE”.
2. Bagian Format Chunk
• SubChunk1ID : berisi kata “fmt”.
• SubChunk1Size : berisi informasi ukuran subchunk1
• c. AudioFormat : informasi jenis kompresi data chunk. Misalnya bernilai 1 untuk kompresi PCM.
• NumChannels : banyaknya channel. Misal: Mono=1, Stereo=2.
• SampleRate : sample rate dari file wav, misal 8000 untuk 8000Hz, 44100 untuk 44100 Hz.
• ByteRate : banyaknya byte tiap detik. ByteRate = SampleRate x NumChannels x BitsPerSample / 8.
• BitsPerSample : ukuran bits untuk tiap sampel.Misal: 8 bit = 8
3. Bagian Data Chunk
• SubChunk2ID : berisi kata “data”.
• SubChunk2Size : berisi informasi ukuran subchunk2. SubChunk2Size = NumSamples x NumChannels x BitsPerSample / 8. NumSamples = (DataByte / NumChannels) / BitsPerSample.
• Data : Data suara aktual dalam byte, merepresentasi-kan amplitudo tiap sampel dari sinyal.

Proses Pembacaan File WAV di Delphi 7:

Pada dasarnya bahasa pemrograman delphi sudah mempunyai kelas untuk dapat membaca suatu file yang berekstensi *.wav. Membuat struktur data dan variabel global untuk digunakan pada prosedur pembacaan file wav. Berikut ini merupakan source code program pembacaan file wav pada bahasa pemrograman delphi 7 :

view plainprint?

1. Written By Adhitya A P (0510960002)
2. Student of Computer Science in Brawijaya University
3. Indonesia}
4.
5. unit Unit1;
6.
7. interface
8.
9. uses
10. Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
11. Dialogs, StdCtrls, TeEngine, Series, ExtCtrls, TeeProcs, Chart;
12.
13. type
14. TWaveHeader = packed record
15.  { harus bernilai 'RIFF' }
16.  Marker_RIFF: array [0..3] of char;
17.  ChunkSize: cardinal;
18.
19.  { harus bernilai 'WAVE' }
20.  Marker_WAVE: array [0..3] of char;
21.
22.  { harus bernilai 'fmt ' }
23.  Marker_fmt: array [0..3] of char;
24.  SubChunkSize: cardinal;
25.
26.  {
27.    Audio Format see mmsystem.pas
28.    1 : WAVE_FORMAT_PCM
29.  }
30.  FormatTag: word;
31.
32.  { nChannels : 1 jika mono, 2 jika stereo }
33.  NumChannels: word;
34.  SampleRate: longint;
35.  BytesPerSecond: longint;
36.  BytesPerSample: word;
37.  BitsPerSample: word;
38.
39.  { Harus bernilai 'data' }
40.  Marker_data: array [0..3] of char;
41.
42.  { Jumlah seluruh sampel dalam byte }
43.  DataBytes: longint;
44. end;
45.
46. TChannel = record
47.  {
48.    tiap sample dinyatakan sebagai signed integer
49.    berukuran 16-bit (2 byte).
50.    tipe data ini pada delphi adalah smallint
51.    yang memiliki nilai dalam jangkauan -32767..32768
52.  }
53.  Data : array of smallint;
54. end;
55.
56. type
57. TForm1 = class(TForm)
58.  Memo1: TMemo;
59.  Button1: TButton;
60.  Button2: TButton;
61.  Chart1: TChart;
62.  Series1: TFastLineSeries;
63.  Chart2: TChart;
64.  Series2: TFastLineSeries;
65.  procedure Button1Click(Sender: TObject);
66.  procedure Button2Click(Sender: TObject);
67. private
68.  { Private declarations }
69.  wavehdr : TWaveHeader;
70.  wavedata : array [0..1] of TChannel;
71.  numsamples : integer;
72. public
73.  { Public declarations }
74.  procedure GetInfoWav(filename : string);
75. end;
76.
77. var
78. Form1: TForm1;
79. nFrame : Integer;
80. implementation
81.
82. {$R *.dfm}
83.
84. procedure TForm1.GetInfoWav(filename : string);
85. var
86. tmpstr : string;
87. i : integer;
88. Stream : TFileStream;
89. begin
90. Stream := TFileStream.Create(filename, fmOpenRead);
91.
92. FillChar(wavehdr, sizeof(wavehdr), 0);
93. Stream.Read(wavehdr, sizeof(wavehdr));
94.
95. { Log Header data }
96. with memo1.Lines do begin
97.  Add('Bagian Main Chunk');
98.  Add('Header size : '+inttostr(sizeof(wavehdr)));
99.  tmpstr := wavehdr.Marker_RIFF;
100.  Add('Chunk ID : '+tmpstr+''' ');
101.  Add('Chunk size : '+inttostr(wavehdr.ChunkSize));
102.  tmpstr := wavehdr.Marker_WAVE;
103.  Add('Format : '+tmpstr+''' ');
104.  tmpstr := wavehdr.Marker_fmt;
105.  Add('');
106.  Add('Bagian Format Chunk');
107.  Add('SubChunk ID : '+tmpstr+''' ');
108.  Add('SubChunk size : '+inttostr(wavehdr.SubChunkSize));
109.  Add('Audio Format : '+inttostr(wavehdr.FormatTag));
110.  Add('Num Channels : '+inttostr(wavehdr.NumChannels));
111.  Add('Sample rate : '+inttostr(wavehdr.SampleRate));
112.  Add('Bytes rate : '+inttostr(wavehdr.BytesPerSecond));
113.  Add('Bits per sample : '+inttostr(wavehdr.BitsPerSample));
114.  numsamples := (wavehdr.DataBytes div wavehdr.NumChannels) div wavehdr.BytesPerSample;
115.  tmpstr := wavehdr.Marker_data;
116.  Add('');
117.  Add('Bagian Data Chunk');
118.  Add('SubChunk2 ID : '+tmpstr+''' ');
119.  Add('SubChunk2 Size : '+IntToStr(Round(wavehdr.NumChannels*numsamples*wavehdr.BytesPerSample/8)));
120.  Add('Data Length : '+inttostr(wavehdr.DataBytes));
121. end;
122.
123. { Log data amplitudo }
124. case wavehdr.NumChannels of
125.    1:begin
126.      SetLength(wavedata[0].Data, numsamples);
127.      Stream.Read(wavedata[0].Data[0], numsamples);
128.    end;
129.
130.    2:begin
131.      SetLength(wavedata[0].Data, numsamples);
132.      SetLength(wavedata[1].Data, numsamples);
133.      for i := 0 to high(wavedata[0].Data) do begin
134.        Stream.Read(wavedata[0].Data[i], 2);
135.        Stream.Read(wavedata[1].Data[i], 2);
136.        //Memo1.Lines.Add('Nilai ke-'+IntToStr(i+1)+' = \tLeft : '+IntToStr(round(wavedata[0].Data[i]))+' Right : '+IntToStr(round(wavedata[1].Data[i])));
137.      end;
138.    end;
139. end;
140.
141. Memo1.Lines.Add('Nilai Amplitudo : ');
142. for i := 0 to high(wavedata[0].Data)do
143. Memo1.Lines.Add('Nilai ke-'+IntToStr(i+1)+' = \tLeft : '+IntToStr(round(wavedata[0].Data[i]))+' Right : '+IntToStr(round(wavedata[1].Data[i])));
144. end;
145. Memo1.Lines.Add('');
146.
147. { inisialisasi ulang }
148. Stream.Free;
149. end;
150.
151. //tombol proses pembacaan
152. procedure TForm1.Button1Click(Sender: TObject);
153. var i: Integer;
154. begin
155. Memo1.Clear;
156. GetInfoWav('arif10.wav');
157.
158. //pembuatan grafik
159. Series1.Clear;
160. for i:=0 to high(wavedata[0].Data) do
161.  Series1.AddXY(i, round(wavedata[0].Data[i]), '', clTeeColor);
162.
163.
164. Series2.Clear;
165. for i:=0 to high(wavedata[0].Data) do
166.  Series2.AddXY(i, round(wavedata[1].Data[i]), '', clTeeColor);
167. end;
168.
169. //tombol bersihkan layar
170. procedure TForm1.Button2Click(Sender: TObject);
171. begin
172. Memo1.Clear;
173. Series1.Clear;
174. Series2.Clear;
175. end;
176.
177. end.

Hasil tampilan program :

Download source code lengkapnya disini
